CH32V307VCT6 테스트 / WCH-Link

CH32V07VCT6  STM32F307 클론 같은데..

이건 RISC-V라 라이센스 비용이 안들어가서 싸게 만들수 있나.. 가격이 엄청 저렴함.

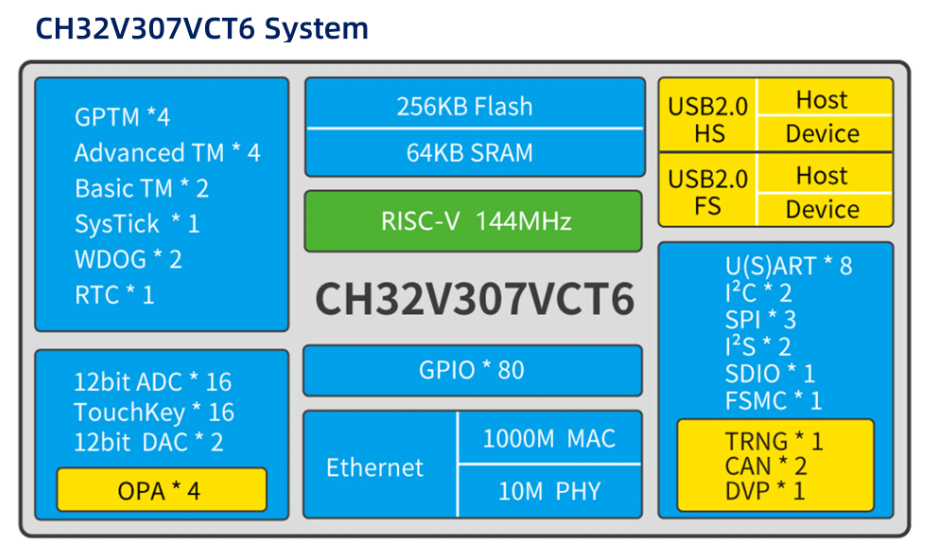

성능은 테스트 해봐야 하는데..사양은 기존stm32과 비슷함.

USB, CAN, SDIO, 이더넷도 되고 가격은. 알리에서..3~4천원정도 하는것 같다.



https://ko.aliexpress.com/item/1005004941906861.html?spm=a2g0o.cart.0.0.210156baLWOuNL&mp=1&gatewayAdapt=glo2kor

954.0₩ 30% OFF|CH32V307RCT6 CH32V307VCT6 CH32V203C8T6 CH32V103R8T6 CH32V103C8T6 CH32V208WBU6 CH32V305RBT6 CH32V203F8P6 (MCU/MP





https://ko.aliexpress.com/item/1005004367173443.html?spm=a2g0o.order_list.order_list_main.27.2aa3140fdxTCkt&gatewayAdapt=glo2kor

13138.0₩ |YD CH32V307VCT6 32 비트 RISC V MCU WCH Nanjing Qinheng Microelectronics CH32V307 VCCGND VCC GND Studio| | - AliE







알리에서 디버거랑 같이 구매함.

이게 DAP 하고 Link 로 2가지 모드가 스위칭된다.

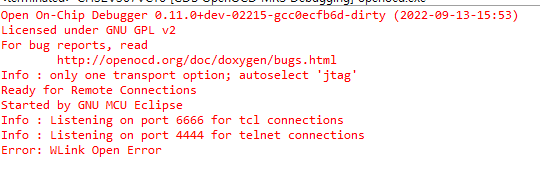

DAP 로 하면 MounRiver Studio에서 WLink Open Error 가 발생됨.

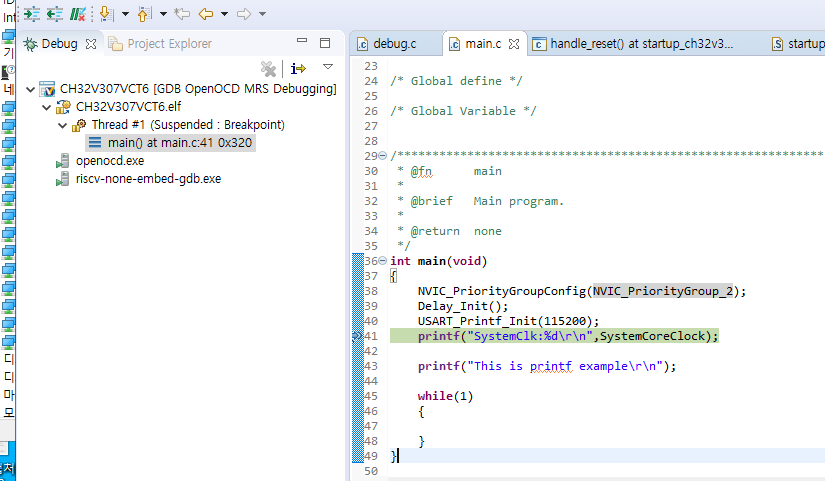

RISC-V는 LinkRV (OpenOCD) 로 변환해야 디버깅이 정상적으로 되는 것 같다.

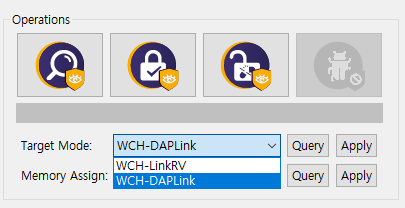

변경은 MounRiver Studio 에서 하면 된다.



Query 버튼 누르고 원하는 모드로 변경후 Apply 누르면 변경됨.

장치 관리자에서도 변경되어 표시됨.

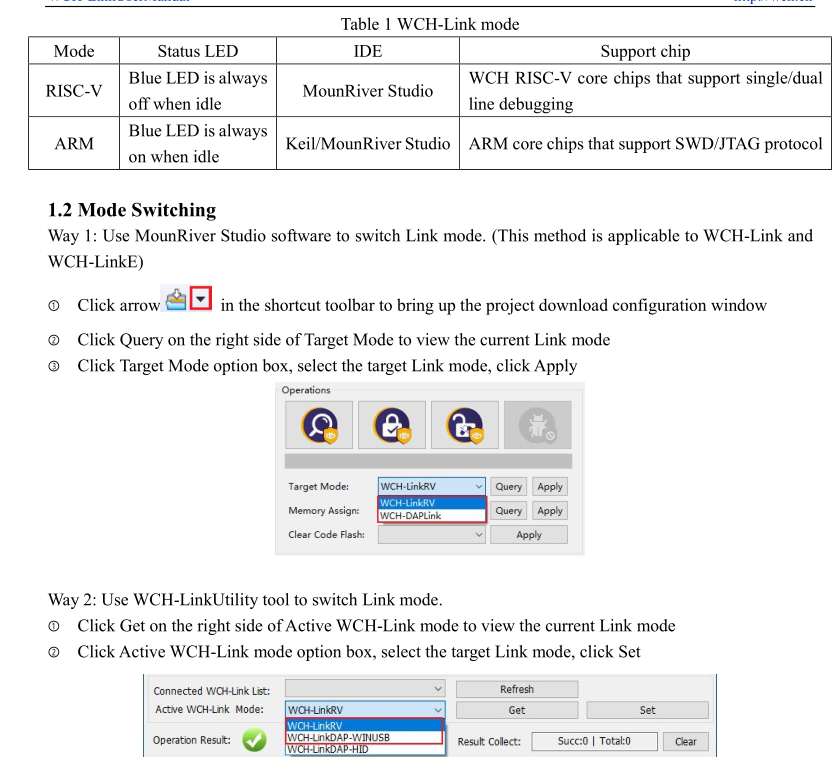

해당 내용은 유저 메뉴얼에도 나와 있음.

YD-CH32V307VCT6-SCH.pdf

0.71MB

WCH-LinkUserManual.PDF

1.37MB

CH32FV2x_V3xRM (1).PDF

5.58MB

CH32V307DS0 (1).PDF

1.35MB



예제코드

https://github.com/openwch/ch32v307

GitHub - openwch/ch32v307: Including the SDK、HDK、Datasheet of RISC-V MCU CH32V307 and other relevant development materials
